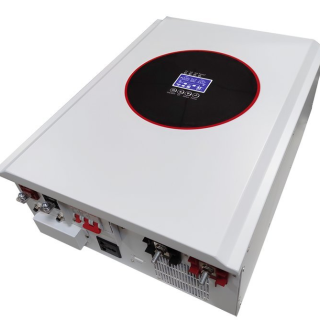

Penyongsang Solar Frekuensi Kuasa DN500 5KW
jenama: Lersion
asal produk: China
Masa penghantaran: 7-15 hari
kapasiti bekalan: 200000
1 Reka bentuk skema frekuensi kuasa
2 Penyongsang menggunakan teknologi kawalan SPWM digital sepenuhnya mikropemproses MCU, dengan output gelombang sinus tulen.
3 Keluaran gelombang sinus tulen.
4 Penyimpanan tenaga kediaman pilihan penyelesaian terbaik.

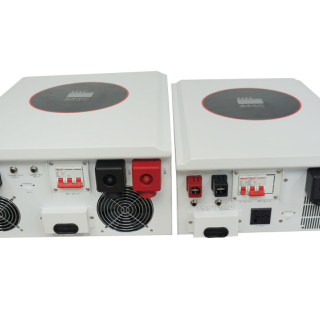

Penyongsang fasa tunggal 5KW siri D
1 Keistimewaan Produk:
Reka bentuk skema frekuensi kuasa, output gelombang sinus tulen, sesuai untuk pelbagai jenis beban;
Pengubah jenis cincin, kerugian rendah manakalatiada beban;
Julat voltan input yang luas dan output berketepatan tinggi;
Tiga mod boleh ditetapkan, jenis bateri, voltan pengecasan dan konfiguratif semasa.
Voltan lampau bateri / voltan rendah, beban lampau, litar pintas, perlindungan lebih suhu, dsb;
Dibina dalam pengawal MPPT, kecekapan pengecasan yang lebih tinggi;
Ia boleh digunakan sebagai fungsi tanpa pengawasan dan lebih berperikemanusiaan;
Penangkap kilat boleh dipasang (pilihan);
Pemantauan WiFi terbina dalam atau luaran (pilihan);

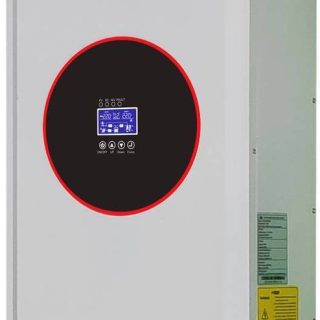

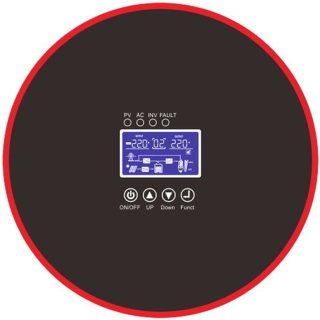

Reka bentuk skrin LCD, paparan yang lebih tepat dan intuitif serta operasi mudah;
2 Permohonan
 |  |  |  |  |  |
Kediaman elektrik | Komunikasi stesen pangkalan | Kapal/Pulau | Haiwan penternakan | Kawasan bukan grid | Peralatan padang |
3 Parameter Teknikal
| Mod penyongsang | DN150 | DN200 | DN300 | DN400 | DN500 | DN600 |
| Penyongsang dengan mod pengawal | DM150 | DM200 | DM300 | DM400 | DM500 | DM600 |
| Kuasa yang diberi nilai | 1500W | 2000W | 3000W | 4000W | 5000W | 6000W |
| Voltan bateri | 24V/48V | 48V | ||||
| Saiz :( L * W * Hmm) | 430*320*175 | 560*400*200 / 560*450*230(100A) | ||||
| saiz bungkusan (L*W*Hmm) | 500*390*245 | 630*470*270 / 630*520*300(100A) | ||||
| NW(KG) | 15 | 20 | 22 | 27 | 29 | 31 |
| GW(KG) | 17 | 23 | 25 | 30 | 32 | 34 |
| Input | ||||||
| fasa | L+N+G | |||||
| Julat input AC | 110V:85-138VAC;220V:170-275VAC | |||||
| Kekerapan input | 45Hz～65Hz | |||||
| Pengeluaran | ||||||
| Voltan keluaran | mod penyongsang:110VAC/220V±5%;Mod AC:110VAC/220VAC±10%; | |||||
| Jarak frekuensi (mod AC) | Penjejakan automatik | |||||
| Jarak frekuensi (mod penyongsang) | 50Hz/60Hz±1% | |||||
| Lebihan kapasiti beban | Mod AC:(100%～110%:10min;110%～130%:1min;>130%:1s;) | |||||
| mod penyongsang:(100%～110%:30s;110%～130%:10s;>130%:1s;) | ||||||
| Nisbah arus puncak | 3:1 maks | |||||
| Masa penukaran | <10ms(Beban biasa) | |||||
| bentuk gelombang | Gelombang sinus tulen | |||||
| Kecekapan | >93%(80% beban rintangan) | |||||
| Perlindungan fungsi | Perlindungan overvoltage bateri, perlindungan undervoltage bateri, perlindungan beban lampau, perlindungan litar pintas, perlindungan suhu berlebihan, dsb. | |||||
| pengawal cas solar terbina dalam (laraskan) | ||||||
| Arus caj maksimum | 40A | 50A | 60A | 100A | 120A | |
| Voltan bateri | 24V/48V | 24V/48V | 24V/48V | 24V/48V | 24V/48V | |
| voltan masukan PV julat | 24V:38V-150V；48V:65V-150V；96V:145V-200V | |||||
| Input PV maks | 24V:960W 48V:1920W | 24V:1200W 48V:2400W | 24V:1440W 48V:2880W | 24V: 2400W 48V: 4800W | 24V:2880W 48V:5760W | |
| Kaedah penyejukan | Kipas menyejukkan | |||||
| keadaan persekitaran | ||||||
| Beroperasi suhu | 0℃-40℃ （Hayat bateri berkurangan pada suhu ambien melebihi 25 darjah Celsius） | |||||
| Kelembapan operasi | <95%（tanpa pemeluwapan) | |||||
| Ketinggian operasi | <1000m (dengan peningkatan 100m, ia akan mengurangkan output sebanyak 1%) max5000m | |||||
| bising | <58dB(jarak ke mesin 1m) | |||||
| Pengurusan | ||||||
| Paparan | LCD+LED | |||||
| Komputer komunikasi antara muka | RS232(laraskan) | |||||
| *Data di atas adalah untuk rujukan. Jika terdapat sebarang perubahan, sila rujuk objek sebenar. | ||||||
4 Mod kerja
Unit berasaskan transformer penyongsang fasa tunggal siri D mempunyai tiga mod kerja:
Keutamaan DC, keutamaan AC, mod ECO
4.1 Keutamaan DC (Mesti disambungkan dengan bateri)
Penyongsang menukar arus input DC sama ada daripada panel PV atau bank bateri kepada arus AC untuk membekalkan beban. Apabila voltan bateri rendah, penyongsang secara automatik akan bertukar kepada kuasa input utama (gr/generator) untuk membekalkan kepada beban. Sistem secara automatik bertukar kembali ke DC selepas bateri dicas semula.
4.1.1 PV dengan bank bateri (apabila PV mencukupi)
4.1.2 Bateri sahaja (apabila PV tidak tersedia, tetapi kuasa bateri mencukupi)
4.1.3 AC sahaja (apabila PV tidak tersedia, dan kuasa bateri tidak mencukupi)
4.2 Keutamaan AC (mesti disambungkan dengan bateri)
Walaupun input AC stabil, penyongsang berfungsi dalam mod pintasan untuk membekalkan kuasa kepada beban dan mengecas pek bateri pada masa yang sama. Apabila input AC terlalu tinggi / terlalu rendah / herotan serius / frekuensi tidak normal / kerosakan, sistem secara automatik akan beralih kepada penyongsang bateri untuk membekalkan kuasa kepada beban. Setelah input AC telah distabilkan, sistem akan bertukar kembali ke mod pintasan untuk membekalkan kuasa kepada beban secara automatik
4.2.1 PV adalah mencukupi, kuasa AC tersedia
4.2.2 PV adalah mencukupi, tetapi kuasa AC tidak tersedia
4.2.3 Kuasa AC tersedia tetapi PV tidak tersedia
4.2.4 Kedua-dua kuasa AC dan PV tidak tersedia
5 Kes Tapak Pemasangan
Skim reka bentuk penyongsang luar grid kilang kami adalah berdasarkan kekerapan kuasa, dan kami telah menghasilkan
selama 12 tahun dan mengekalkan reputasi yang baik. Kami mempunyai ratusan ribu kes pemasangan
imej, terhad kepada ruang laman web dan hanya untuk paparan. Kami hanya menyenaraikan sebilangan kecil kes pemasangan.
Jika perlu, sila datang ke kilang kami untuk membincangkan dan menghargai pelbagai kes. Kami mencari ejen secara aktif,
pemborong, dan peniaga untuk bekerjasama dengan kami, mencipta kecemerlangan bersama, dan mewujudkan kemenangan-menang yang hebat
perkongsian.
